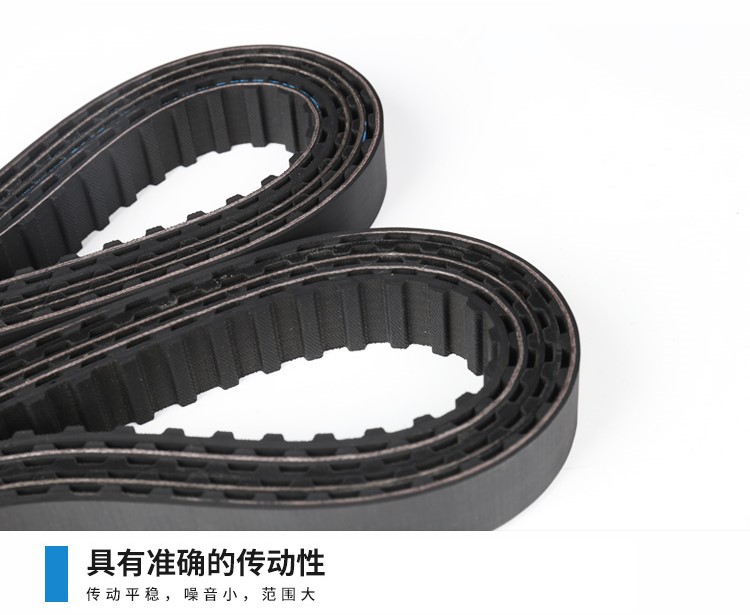

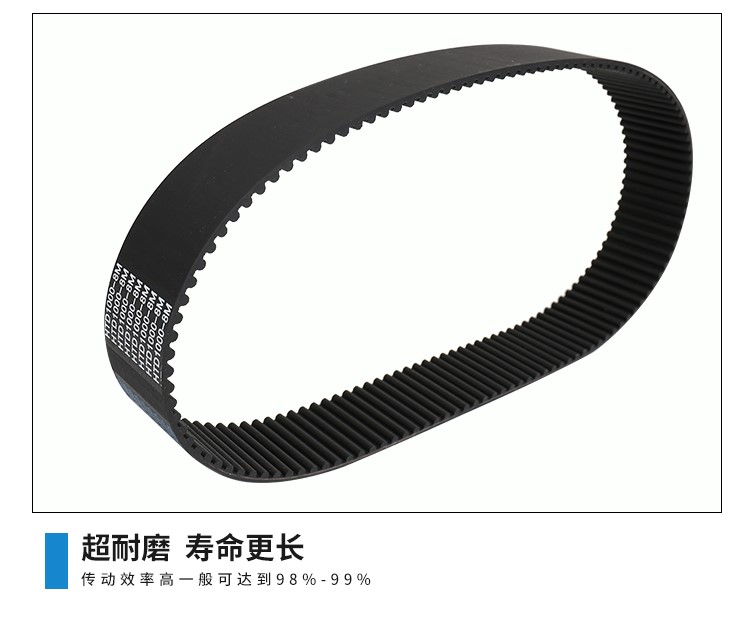

圓弧齒橡膠同步帶
- 具有極為廣泛的應用范圍，從高精度定位設備到重型工程機械，如辦工設備、電動工具、食品加工、紡織機械、印刷機械、輸送設備、農機、木工、造紙、機器人等。
簡介
產品特點

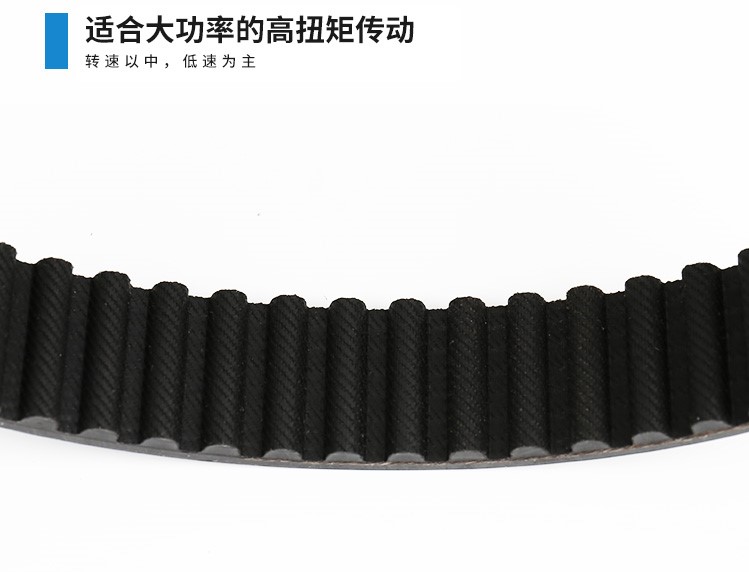

1. 圓弧齒型皮帶比梯形齒皮帶提供更高的傳動功率。
2. 玻璃纖維線繩芯確保皮帶具有高強度，良好的柔韌性和高抗拉伸性。
3. 氯丁橡膠有效保護其不受污垢、油脂、以及潮濕環境的影響。
4. 抗耐磨尼龍層，更好的保護齒部，延長使用壽命。

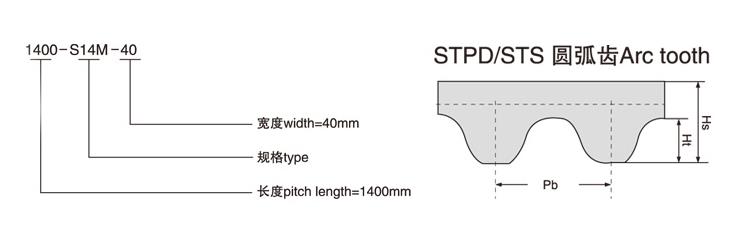

5. STD半圓弧形結構比傳統圓弧齒提供更高的扭力及使用壽命。

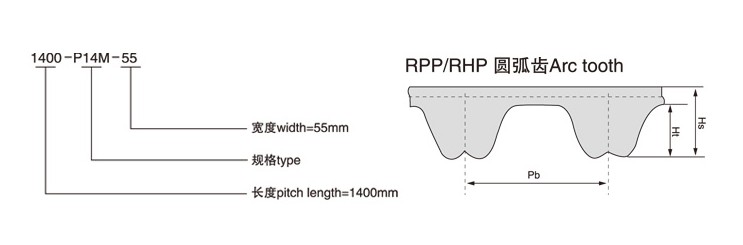

6. RPP圓弧齒皮帶特別的凹峰結構，為要求低噪聲環境用戶提供更多的選擇。
|

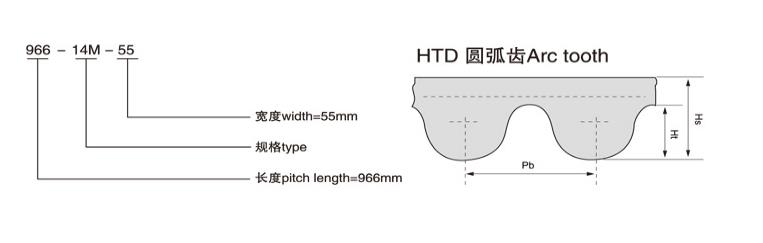

型 號
|
3M
|
5M
|
8M
|
14M
|
20M
|
|
雙面同步帶帶高 hd
|
3.20
|
5.30
|
8.20
|
14.90
|
21.20
|
|
單面同步帶帶高 hs
|
2.40
|
3.80
|
6.00
|
10.00
|
13.20
|
|
齒 高 ht
|
1.22
|
2.06
|
3.38
|
6.02
|
8.40
|
|
節 距 Pb
|
3.00
|
5.00
|
8.00
|
14.00
|
20.00
|
|
齒頂角半徑
ra
|
0.87
|
1.49
|
2.46
|
4.50
|
6.50
|
|
齒根圓角半徑 ｒr
|
0.24～0.30
|
0.40～0.44
|
0.64～0.76
|
1.20～1.35
|
1.77～2.01
|
|
齒 根 寬 S
|
1.78
|
3.05
|
5.15
|
9.40
|
14.00
|
|
齒形角2β≈
|
14°
|
14°
|
14°
|
14°
|
14°
|
|
節 頂 距 δ
|
0.381
|
0.572
|
0.686
|
1.397
|
2.160
|
技術參數
|
項
目
|
曲線齒同步帶
|
||||||||
|
S2M
|
3M
S3M R3M
|
S4.5M
|
5M
|
S5M
R5M
|
8M、S8M
R8M
|
14M、S14M
R14M
|
20M
R20M
|
||
|
拉伸強度a N/mm
≥
|
80
|
95
|
160
|
170
|
180
|
340
|
420
|
550
|
|
|
參考力
伸長率
|
參考力N/mm
|
60
|
72
|
120
|
128
|
135
|
255
|
322
|
440
|
|
伸長率％ ≤
|
3
|
||||||||
|
帶背硬度 邵爾A型 (SHA°)
|
75±5
|
||||||||
|
齒體剪切強度 N/mm
≥
|
—
|
—
|
45
|
50
|
50
|
60
|
80
|
100
|
|
|
芯繩粘合強度 N
≥
|
—
|
—
|
340
|
400
|
400
|
700
|
1200
|
1600
|
|
|
包布粘合強度 N/mm
≥
|
—
|
—
|
5
|
6
|
6
|
10
|
12
|
15
|
|
