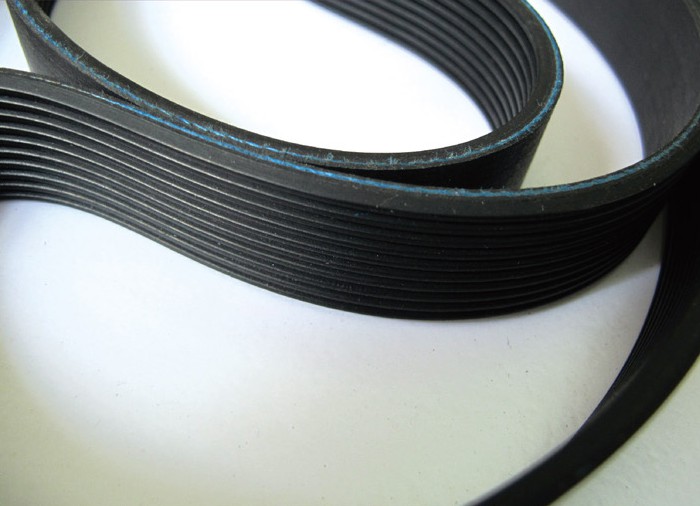

多楔帶
- 適用于戶外傳動設備、輸送設備、醫療器材、電動工具、家用電器和運動器材。
簡介
●產品材質： 多楔帶系列產品，引進國外先進技術和生產設備，產品的主要原材料（如骨架材料、橡膠等）均從國外領先的專業生產公司定點采購進口。
●市場應用： 多楔帶通過摩擦來傳輸動力，非常適應于帶輪直徑小的傳動, 如洗衣機、干衣機、健身器材、園林機械等。
●產品特點： 多楔帶兼有V帶和平帶二者的優點，既有平帶的柔軟、強韌的特點，又有V帶緊湊、高效等優點。

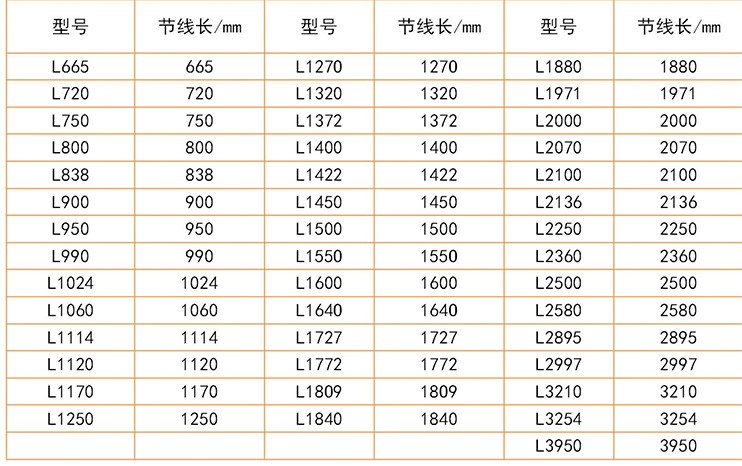

L型多楔帶

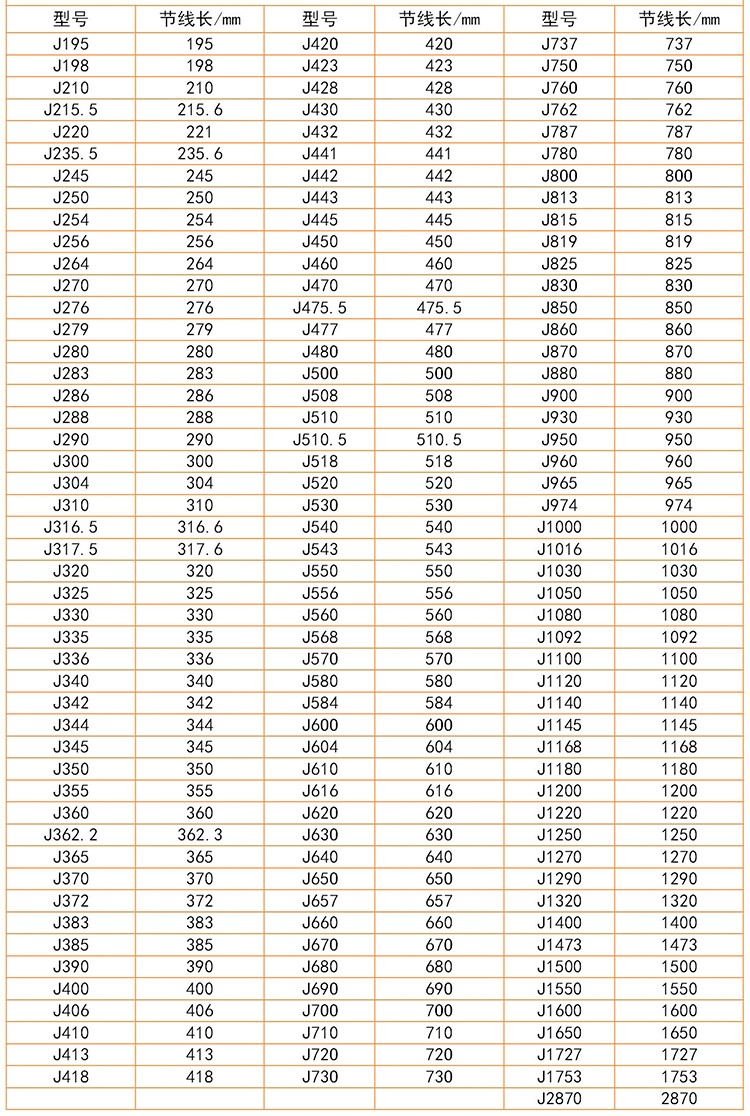

J型多楔帶
多楔帶截面尺寸
|
型 號
|
PH
|
PJ
|
PK
|
PL
|
PM
|
|
楔距pb
|
1.6
|
2.34
|
3.56
|
4.7
|
9.4
|
|
楔角α，±1o
|
40
|
40
|
40
|
40
|
40
|
|
楔高h
|
1.3±0.1
|
1.8±0.2
|
2.8±0.3
|
3.8±0.3
|
9.4±0.4
|
|
楔頂園弧半徑rb，最小值
|
0.3
|
0.4
|
0.5
|
0.4
|
0.75
|
|
槽底園弧半徑rt，最大值
|
0.15
|
0.2
|
0.25
|
0.4
|
0.75
|
|
帶高H，近似值
|
3
|
4
|
6
|
10
|
17
|
|
注1：楔距與帶高僅為參考尺寸，楔距累積誤差是一個重要參數，受帶的工作張力和抗拉體彈性模量的影響。
|
|||||
多楔帶物理機械性能
|
項目 |
PH |
PJ |
PK |
PL |
PM |
|
全厚度拉伸強度
N/楔
≥ |
220 |
350 |
800 |
1400 |
2600 |
|
參考率伸長率
% ＜ |
6 |
6 |
6 |
6 |
6 |
